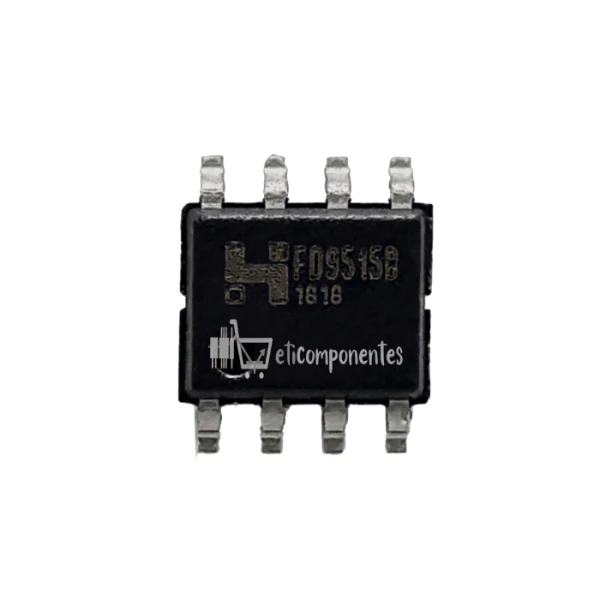

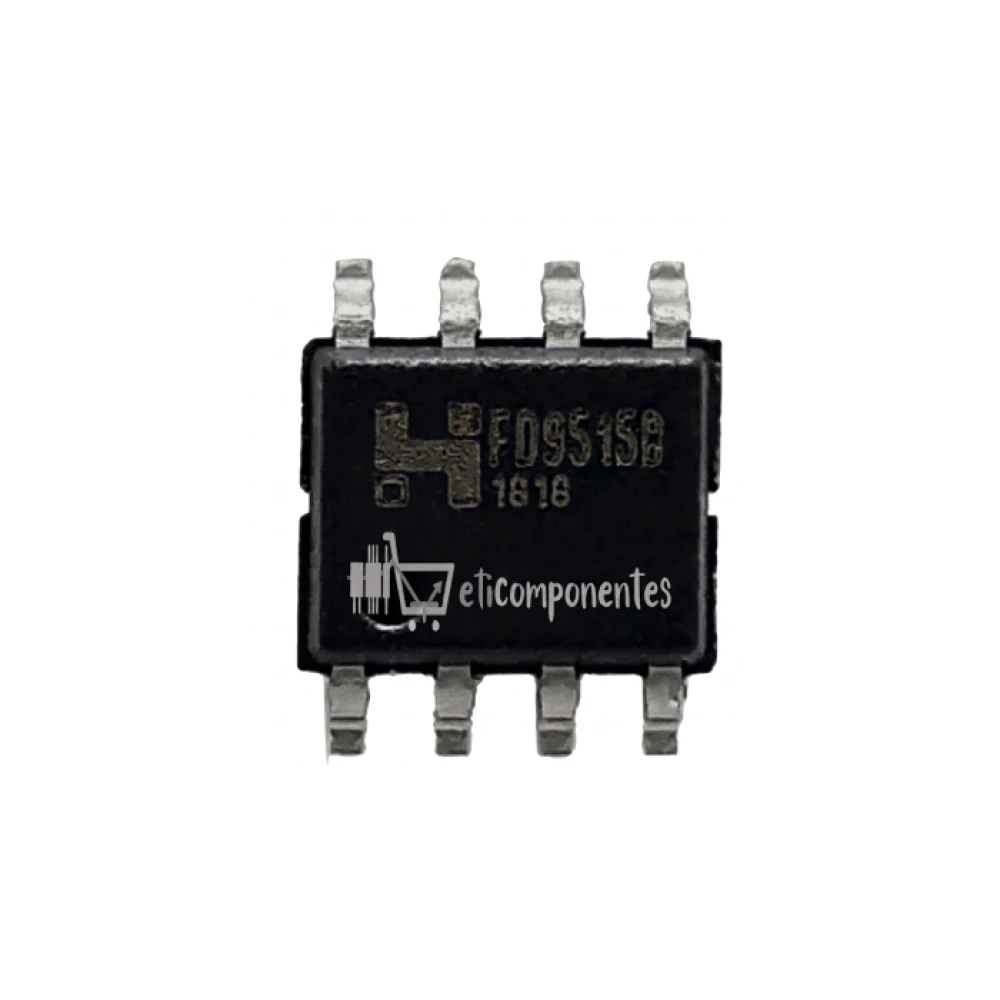

O FD9515B (PCA9515B) é um repetidor bidirecional para barramentos I²C e SMBus, ideal para ampliar sistemas sem perda de desempenho. Ele oferece operação confiável em 2,3 V a 3,6 V, suporta até 400 kHz e garante proteção contra ESD.

⚙️ Características principais

Buffer bidirecional de dois canais
Compatível com I²C e SMBus
Suporte para modo padrão (100 kHz) e modo rápido (400 kHz)
Pinos de entrada e saída tolerantes a 5,5 V
Operação livre de travamentos
Encapsulamento VSSOP de 8 pinos compacto

✅ Características elétricas

Tensão de operação: 2,3 V a 3,6 V
Corrente máxima de latch-up: >100 mA (JESD 78, Classe I)
Proteção ESD: 2000 V (modelo corpo humano), 1000 V (modelo dispositivo carregado)
Pinos I²C em alta impedância quando desligado
Frequência de operação: até 400 kHz

⭐ Vantagens

Permite conectar dois barramentos de até 400 pF cada sem degradação de desempenho
Suporta múltiplos mestres e clock stretching
Facilita expansão de sistemas com muitos dispositivos I²C
Isolamento de barramentos para maior confiabilidade
Ideal para servidores, roteadores, equipamentos industriais e sistemas com longas trilhas de PCB
