Características Técnicas

Tipo de Pacote: PG-DSO-8
Frequência de Comutação Máxima: 600kHz
Frequência de Comutação Mínima: 30kHz
Proteção contra Subtensão da Entrada Principal: Sim, com histerese ajustável
Proteção contra Sobrecorrente: Sim, com dois níveis: desvio de frequência e bloqueio
Softstart Digital e Não Linear: Sim
Tempo de Reinício Ajustável Durante o Período de Proteção de Falhas: Sim

Descrição dos Pinos

Vcc: Entrada de tensão de alimentação (10.2V a 18V)
GND: Terra
FB: Feedback
CS: Corrente de Saída
Vout: Saída de tensão
Gate1: Saída de porta 1
Gate2: Saída de porta 2
Rset: Resistor de ajuste de frequência

Funcionamento

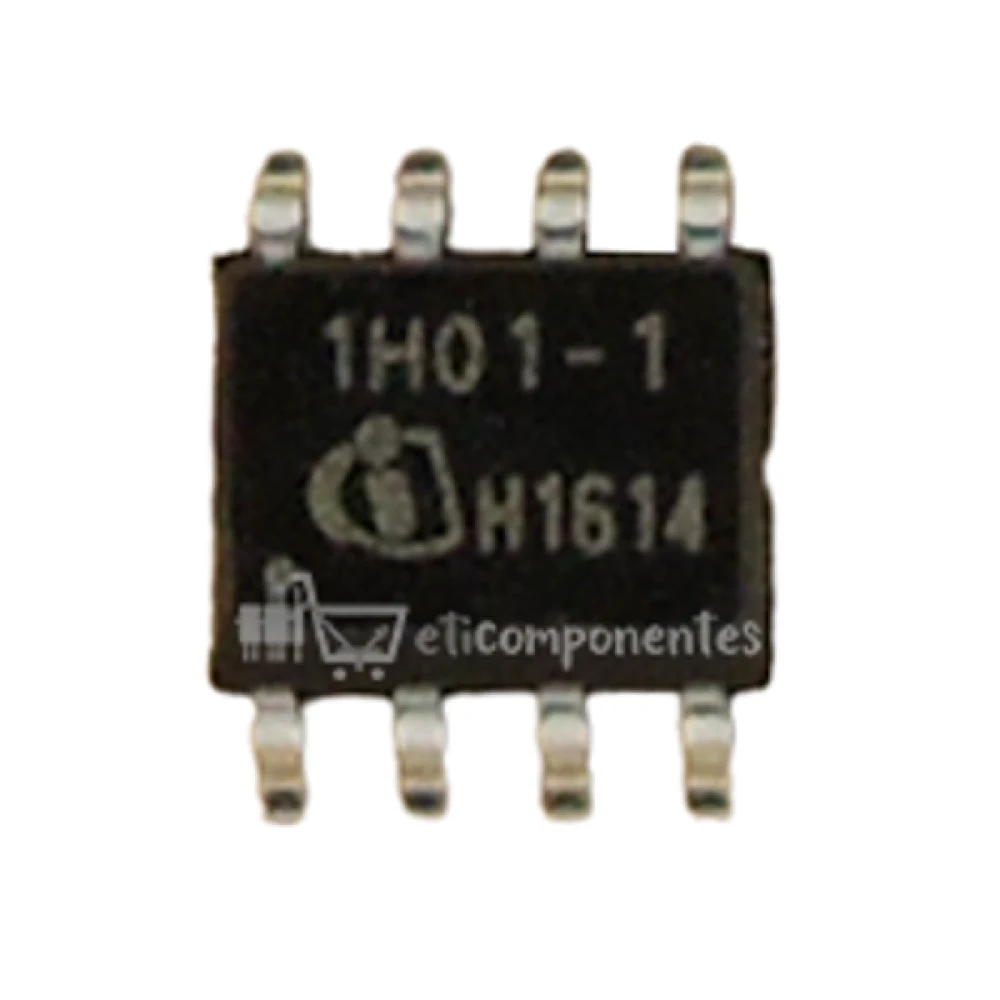

O 1H01-1 é um controlador de ponte meia ressonante especialmente projetado para conversores LLC. Ele possui um oscilador interno com uma faixa de frequência programável com precisão. Os dois sinais de porta são obtidos ao passar o sinal do oscilador através de um flip-flop de divisão por dois. Ele oferece proteção contra sobrecorrente, sobrecarga e subtensão da entrada principal, além de um softstart digital e não linear para limitar a corrente de entrada e o overshoot na tensão de saída.

Vantagens

Número mínimo de componentes externos: Reduz custos de BOM (Bill of Materials)
Proteção de sobrecorrente de dois níveis: Aumenta a segurança do sistema
Proteção contra subtensão da entrada principal com histerese ajustável: Simplifica o design do sistema
Softstart digital e não linear: Melhora a estabilidade do sistema
Tempo de reinício ajustável durante o período de proteção de falhas: Aumenta a confiabilidade do sistema
