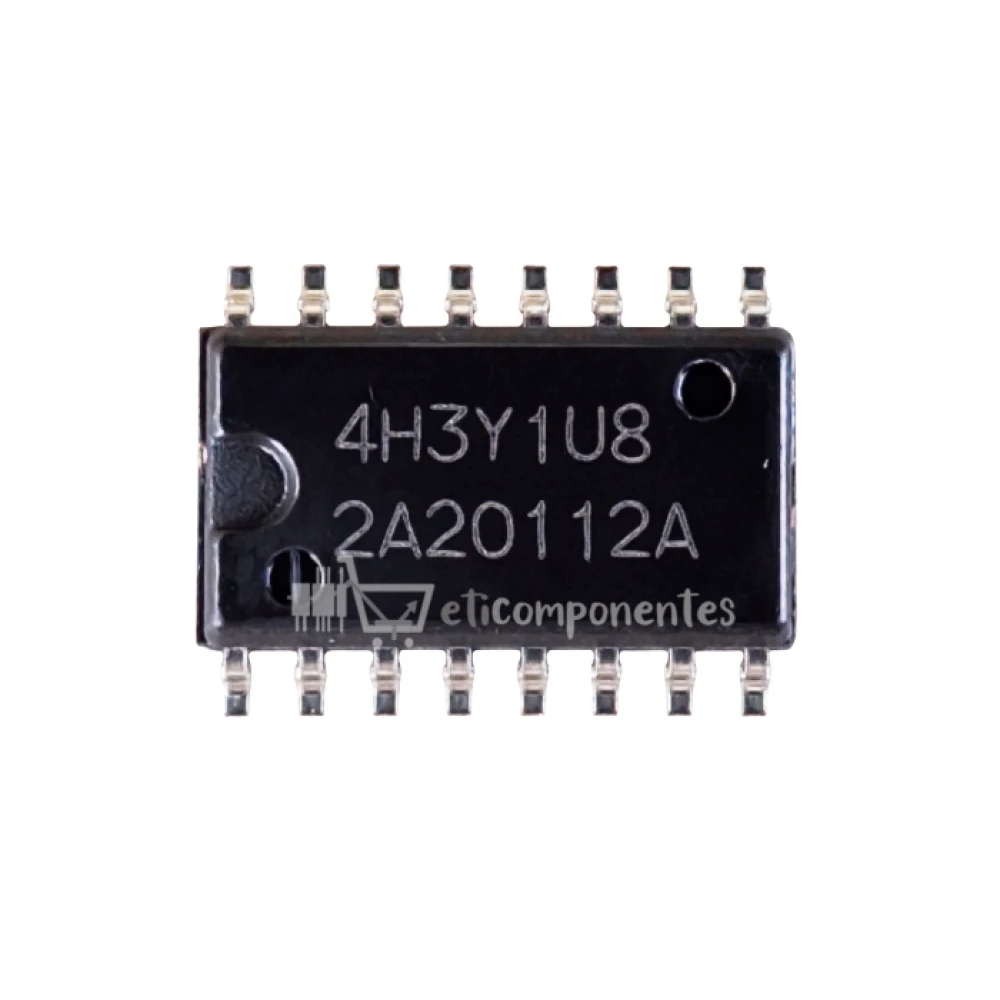

2A20112A SOP16 da Renesas é um controlador PFC em modo de condução crítica, ideal para fontes de alimentação de alta eficiência e baixo ruído. Ele oferece proteção avançada, interleaving para redução de ripple e confiabilidade elevada em sistemas de potência.

⚙️ Características principais

• Controlador PFC (Power Factor Correction) em modo de condução crítica

• Função de interleaving para redução de ripple em capacitores de entrada e saída

• Soft-start integrado para menor estresse nos componentes

• Proteções internas contra sobretensão, subtensão, sobrecorrente e falhas no loop de feedback

• Pacote compacto SOP-16, livre de chumbo

✅ Características elétricas

• Tensão de alimentação máxima: 24 V

• Faixa de temperatura de junção: –40 °C a +150 °C

• Saída de referência: 5,0 V ± 1,5%

• UVLO (Undervoltage Lockout) start: 10,5 V ± 0,7 V

• UVLO shutdown: 9,3 V ± 0,5 V

• Temporizador de reinício: 280 µs

⭐ Vantagens

• Alta eficiência energética com baixo ruído de comutação

• Redução significativa de ripple graças ao interleaving em 180°

• Confiabilidade elevada com múltiplas proteções internas

• Menor necessidade de componentes externos, simplificando o design

• Ideal para aplicações industriais, automotivas e eletrônicas de consumo

            >>>>R2A20112SP DATASHEET<<<<


                   ATENÇÃO NÃO SERVE NA VERSÃO FINAL SEM LETRA
