2N6027 – Transistor Unijunção Programável (PUT)

O 2N6027 é um transistor unijunção programável desenvolvido pela onsemi (ON Semiconductor). Ele permite ajustar características elétricas como resistência base-base (RBB), fator de divisão (η), corrente de disparo (IP) e tensão de disparo (IV) apenas selecionando dois resistores externos.

Características técnicas e elétricas principais:

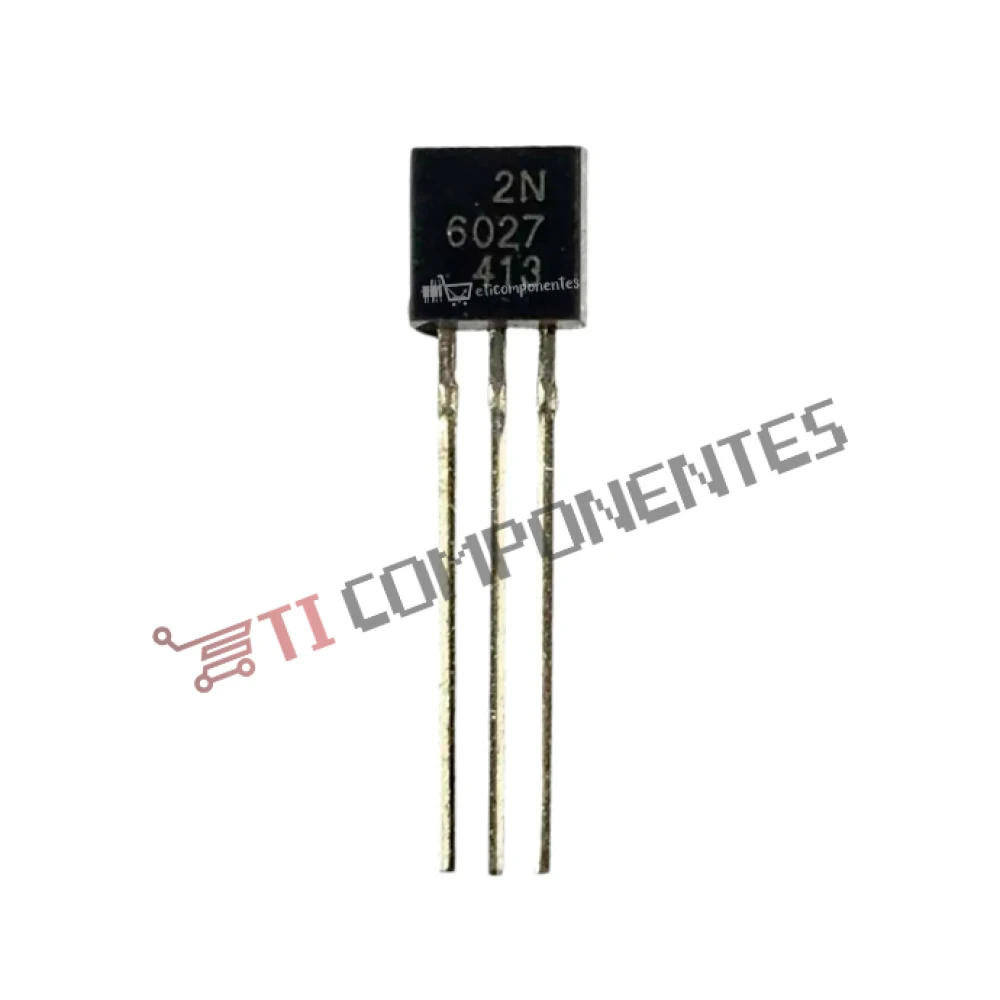

Encapsulamento TO-92 plástico, ideal para produção em grande volume.
Baixa tensão em condução: máx. 1,5 V @ IF = 50 mA.
Corrente de fuga gate-anodo extremamente baixa: máx. 10 nA.
Alta tensão de saída de pico: típica 11 V.
Baixo offset de tensão: típico 0,35 V.
Disponível em versões Pb-Free.

Vantagens:

Simplicidade de programação com resistores externos.
Versatilidade em aplicações como disparo de tiristores, osciladores, circuitos de temporização e pulsos.
Custo reduzido e fácil integração em processos automatizados.
Alternativa eficiente para aplicações especiais de tiristores devido ao gate de anodo disponível.
