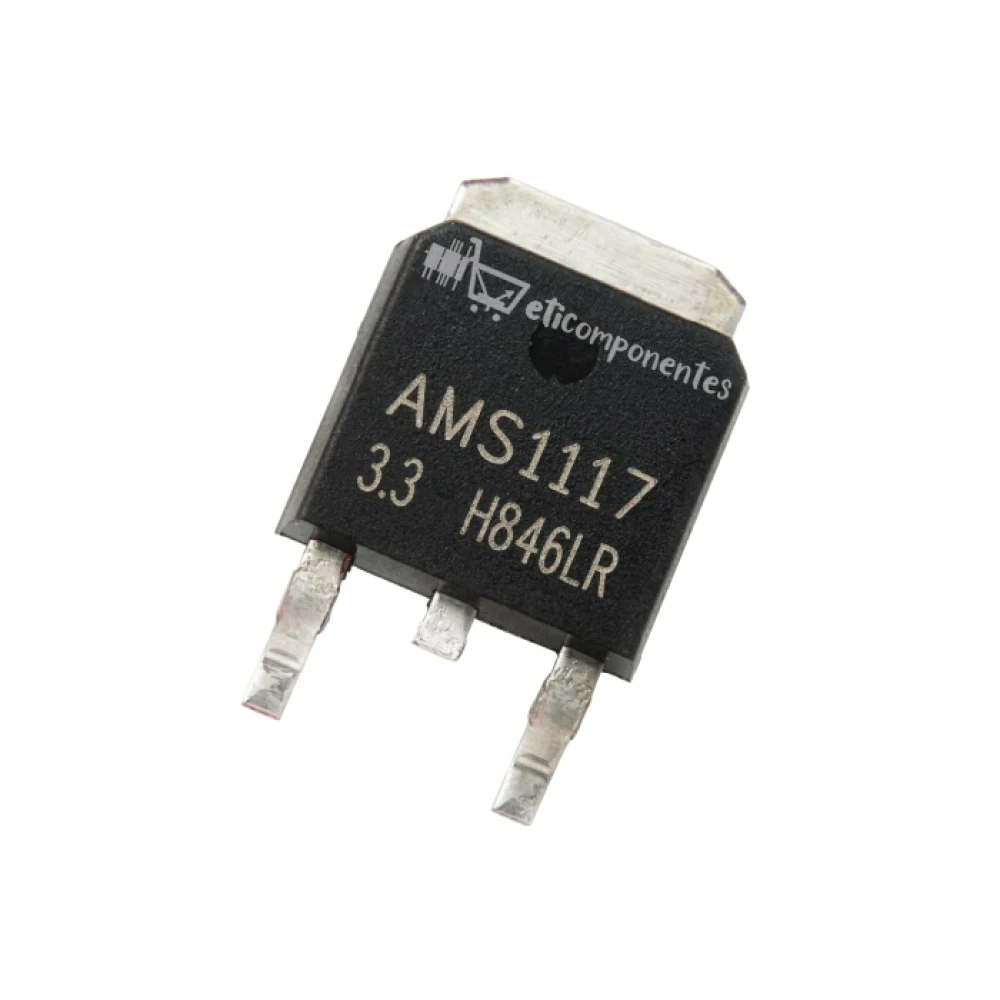

O AMS1117-3.3 é um regulador de tensão linear de baixa queda (LDO) que fornece uma saída fixa de 3,3 V com capacidade de corrente de até 1 A. Ideal para a alimentação estável de microcontroladores, módulos Wi-Fi e sensores, ele se destaca pelo excelente gerenciamento térmico no encapsulamento TO-252, garantindo alta eficiência e proteção em projetos eletrônicos e fontes de alimentação.

⚙️️ Características principais

• Tipo: Regulador de Tensão Linear LDO (Low Dropout)

• Encapsulamento: TO-252 (DPAK) de 3 pinos SMD (Montagem em Superfície)

• Aplicações: Alimentação de microcontroladores (ESP32, ESP8266, Arduino), conversores DC-DC, instrumentação e dispositivos alimentados por bateria

• Proteções integradas: Limitação de corrente interna e proteção térmica contra sobrecarga

✅ Características elétricas

• Tensão de saída fixa (Vout): 3,3 V

• Corrente máxima de saída (Iout): 1 A (1000 mA)

• Tensão máxima de entrada (Vin): 15 V

• Queda de tensão máxima (Dropout): 1,3 V a 1 A

• Tolerância da tensão de saída: ±1,5% a ±2%

• Faixa de temperatura de operação na junção (Tj): -40 °C a +125 °C

⭐ Vantagens

• Baixa queda de tensão (LDO), permitindo regulação eficiente mesmo com tensões de entrada próximas a 3,3 V

• Encapsulamento TO-252 (DPAK) robusto, oferecendo excelente dissipação de calor para correntes mais elevadas

• Saída fixa altamente estável, dispensando componentes externos complexos para calibração

• Elevada confiabilidade operacional com proteções térmicas e de curto-circuito embutidas no chip

• Fácil integração em projetos SMD, otimizando o espaço em placas de circuito impresso modernas

•


  >>>>AMS1117 3V3 DATASHEET<<<<
