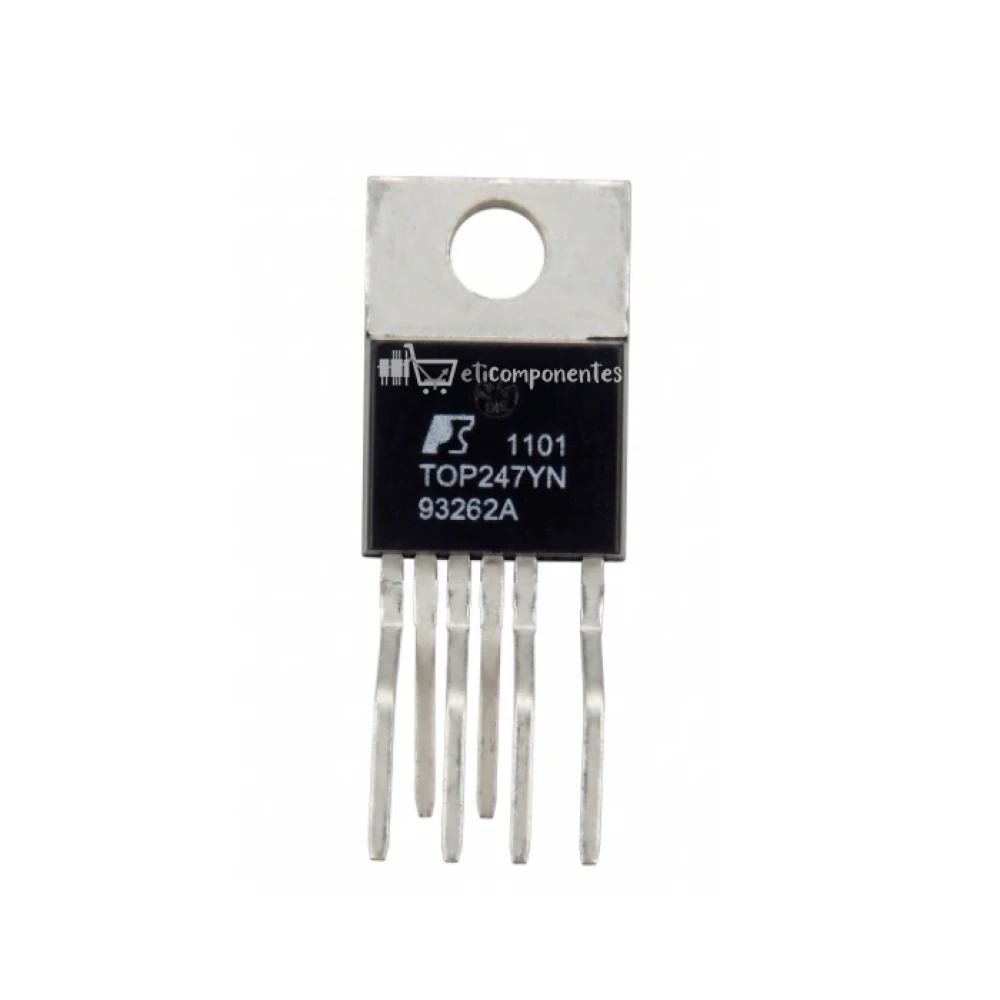

O TOP247YN é um controlador integrado de fonte chaveada da família TOPSwitch-GX da Power Integrations, combinando MOSFET de alta tensão, controle PWM e proteção em um único chip. Ele oferece até 165 W em aplicações abertas e é ideal para fontes de alimentação compactas e eficientes.

⚙️ Características principais

• Família TOPSwitch-GX, projetada para fontes chaveadas off-line

• Integra MOSFET de potência, controle PWM e proteção em um único encapsulamento

• Operação em 132 kHz com opção de meia frequência (66 kHz) para aplicações sensíveis a ruído

• Soft-start integrado para reduzir estresse e overshoot

• Funções de proteção contra subtensão, sobretensão e sobretemperatura

• Frequência com jitter para redução de EMI

✅ Características elétricas

• Tensão de ruptura: 700 V

• Potência máxima em design aberto: 165 W (230 V AC)

• Faixa de operação: 85–265 V AC

• Consumo em standby extremamente baixo: 80 mW a 110 V AC / 160 mW a 230 V AC

• Temperatura de operação: -40 °C a +150 °C

• Encapsulamento: TO-220-7C (Y package)

⭐ Vantagens

• Reduz custo do sistema ao eliminar componentes externos

• Alta eficiência energética (EcoSmart)

• Não requer dissipador até 34 W em encapsulamento P

• Flexibilidade de projeto com pinos adicionais para controle e proteção

• Regulação até carga zero sem necessidade de carga fictícia

• Recuperação automática após falhas térmicas


  >>>TOP247YN DATASHEET<<<

Especificações
