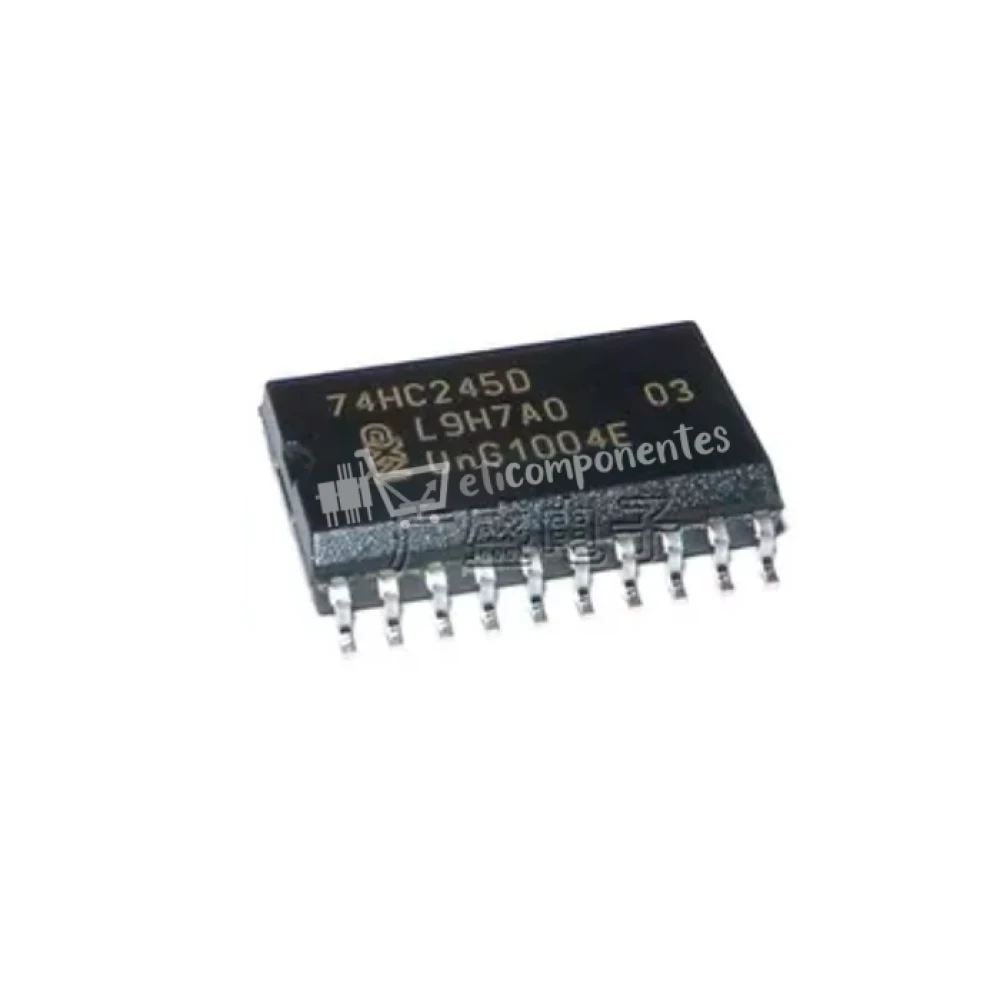

SN74HC245DWR é um transceptor de barramento octal com saídas de três estados, projetado para comunicação bidirecional entre barramentos de dados. Aqui estão algumas de suas características técnicas e elétricas:

Faixa de tensão de operação: 2V a 6V.
Consumo de corrente (ICC): Máximo de 80 µA.
Corrente de saída: ±6 mA a 5V.
Tempo de propagação típico (tpd): 12 ns.
Baixa corrente de entrada: Máximo de 1 µA.
Capacidade de dirigir linhas de barramento diretamente ou até 15 cargas LSTTL.

Descrição dos pinos:

A1 a A8: Entradas/saídas do barramento A.
B1 a B8: Entradas/saídas do barramento B.
DIR (Direction): Controla a direção da transmissão de dados entre os barramentos A e B.
OE (Output Enable): Habilita ou desabilita as saídas, isolando os barramentos quando desativado.
VCC: Alimentação positiva.
GND: Conexão ao terra.
