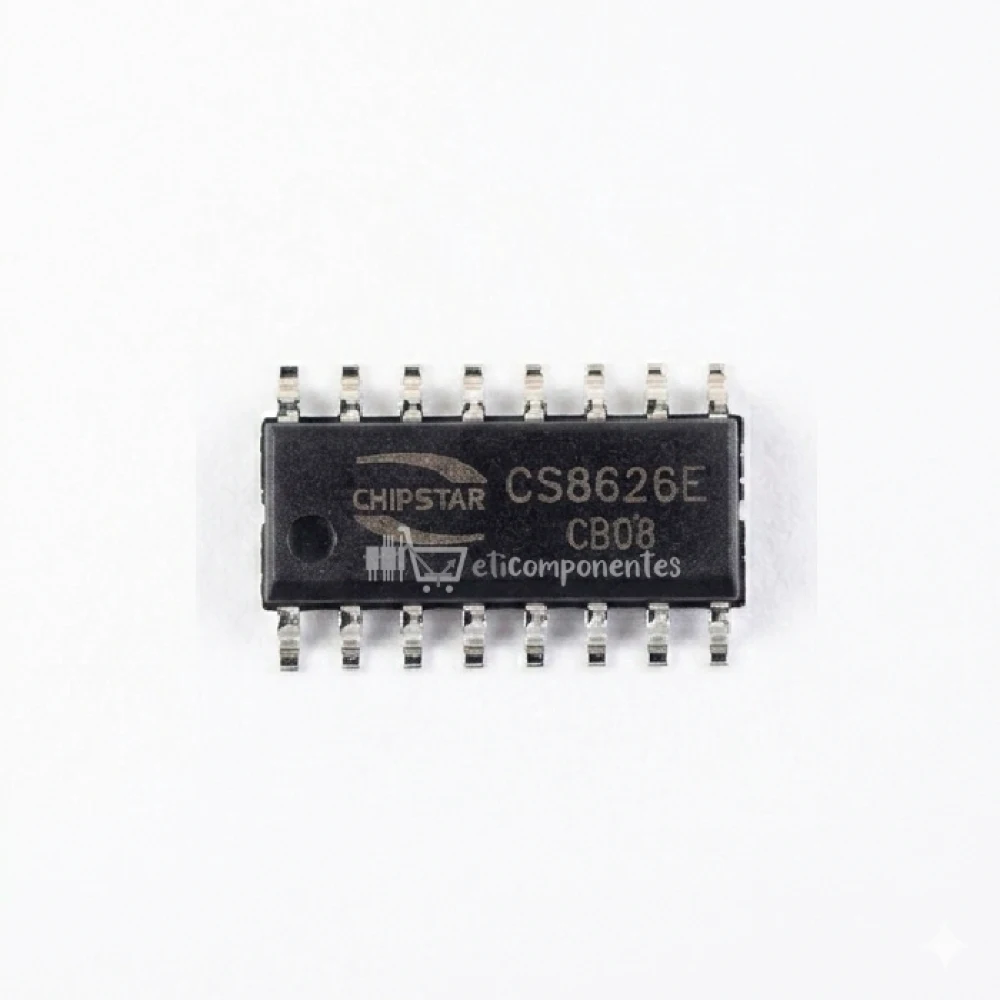

CS8626E é um amplificador de áudio Classe D de alta eficiência, compacto e robusto, ideal para aplicações em televisores e equipamentos de áudio.

⚙️ Características principais

• Amplificador Classe D Mono de 50W

• Eficiência superior a 90%

• Operação filter-free (dispensa filtros externos complexos)

• Entradas diferenciais para melhor qualidade de áudio

• Proteção contra curto-circuito e superaquecimento com auto-recuperação

• Tecnologia avançada de supressão de EMI

• Sistema SpeakerGuard™ para proteção do alto-falante

✅ Características Elétricas

• Faixa de tensão de alimentação: 5,5V a 23V

• Potência de saída:

  • 19W em 4Ω @ 12,5V

  • 47W em 4Ω @ 19V

  • 50W em 6Ω @ 23V

• Saídas em ponte (Bridge-Tied Load)

• Configuração típica em encapsulamento ESOP16

• Quatro opções de ganho fixo selecionáveis

• Desempenho com baixo THD+N e sem “pop noise”

⭐ Vantagens

• Dispensa dissipador de calor em aplicações comuns devido à alta eficiência

• Compacto e econômico, ideal para integração em placas de áudio

• Proteção robusta contra falhas elétricas

• Qualidade sonora superior com baixa distorção

• Facilidade de layout graças ao pinout otimizado
