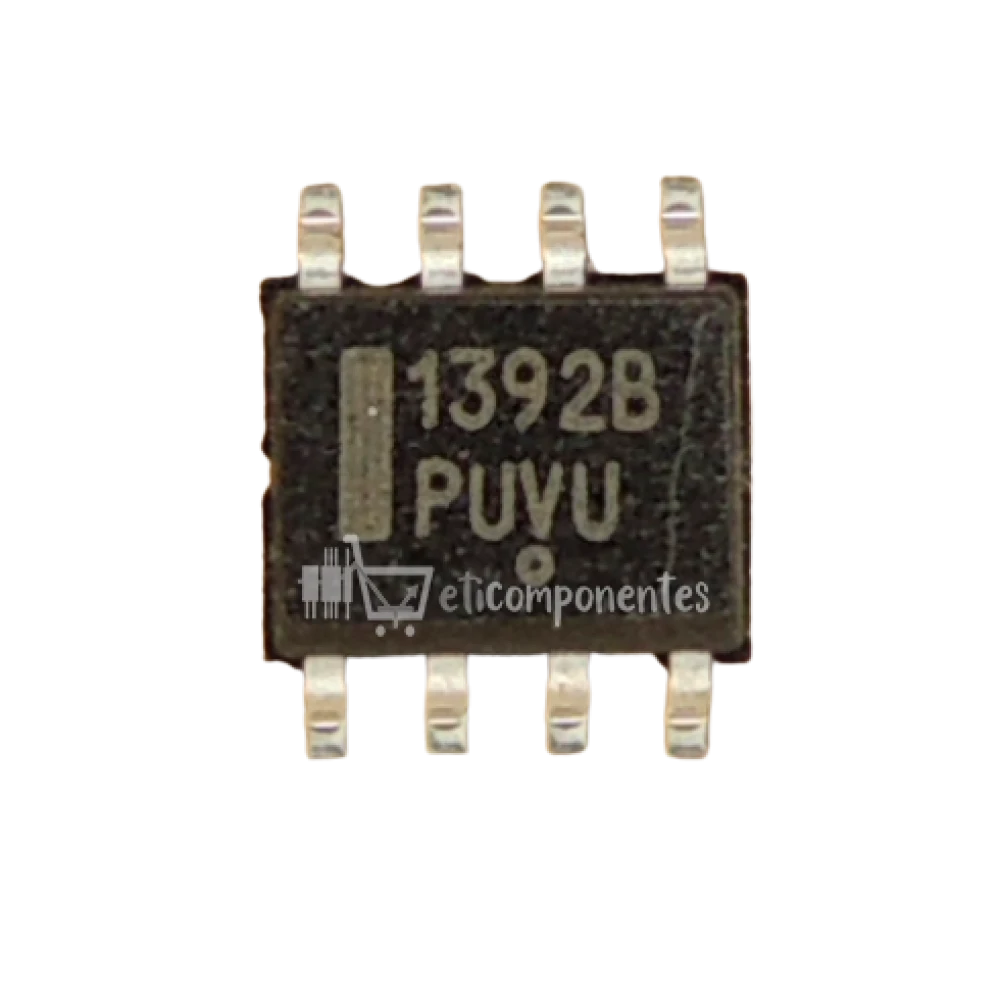

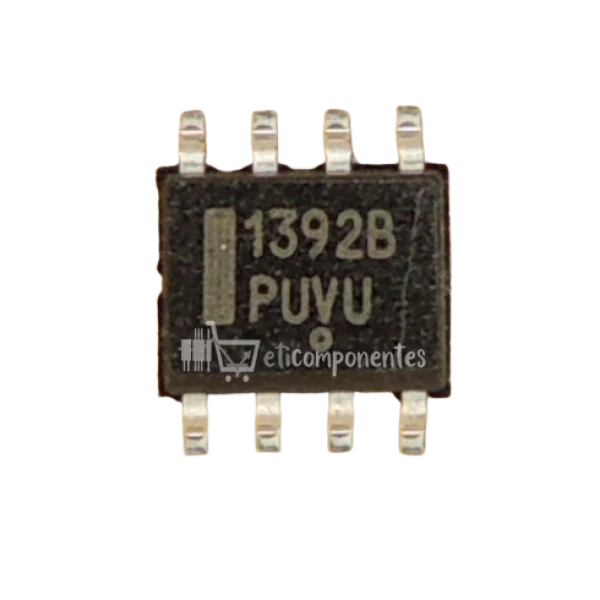

NCP1392BDR2G é um driver de meia ponte de alta tensão com oscilador embutido, desenvolvido pela onsemi. Ele é projetado para aplicações que utilizam topologia de meia ponte, oferecendo alta eficiência e proteção avançada.

Características Técnicas e Elétricas

• Tensão de operação: Até 600V

• Faixa de frequência ajustável: 25kHz a 480kHz (configurada por resistor externo)

• Corrente de saída (pico): 1A (fonte) / 0.5A (sump)

• Tempo de dead time fixo: 0.6µs ou 0.3µs

• Proteções: Contra subtensão, sobretemperatura e brown-out

• Modo de economia de energia: Delay de 100ms ou 12.6ms para estabilização da tensão de entrada

• Encapsulamento: SOIC-8

Descrição dos Pinos

1. VCC – Alimentação do driver (até 16V)

2. Rt – Resistor de ajuste de frequência

3. BO – Entrada de brown-out/enable

4. GND – Terra do circuito

5. Mlower – Saída do driver para MOSFET inferior

6. HB – Conexão da meia ponte

7. Mupper – Saída do driver para MOSFET superior

8. Vboot – Alimentação bootstrap para o estágio superior

Vantagens

• Alta eficiência energética, reduzindo consumo e dissipação térmica

• Proteção avançada, garantindo maior segurança e durabilidade

• Faixa de frequência ampla, permitindo flexibilidade em aplicações de potência

• Encapsulamento compacto, ideal para montagem em superfície




  >>>NCP1392B DATASHEET<<<

Especificações
