IRLB3034 – HEXFET Power MOSFET O IRLB3034 da Infineon (antiga International Rectifier) é um MOSFET de potência otimizado para aplicações de alta corrente e baixa resistência, ideal para fontes chaveadas e acionamento de motores.

Características técnicas e elétricas:

• Tensão de dreno-fonte: 40 V

• Corrente contínua máxima: até 343 A (limitado pelo silício)

• Corrente contínua máxima: até 195 A (limitado pelo encapsulamento TO-220AB)

• Corrente de pulso: até 1372 A

• RDS(on) típico: 1,4 mΩ (máx. 1,7 mΩ)

• Encapsulamento: TO-220AB

Vantagens:

• Baixa resistência de condução para maior eficiência

• Compatível com nível lógico (logic level drive)

• Alta robustez contra avalanche e dV/dt

• Corpo diodo otimizado para comutação rápida

• Livre de chumbo (RoHS compliant)

Aplicações típicas:

• Acionamento de motores DC

• Retificação síncrona em fontes SMPS

• UPS (fontes ininterruptas)

• Comutação de alta velocidade e alta frequência




  >>>IRLB3034 DATASHEET<<<

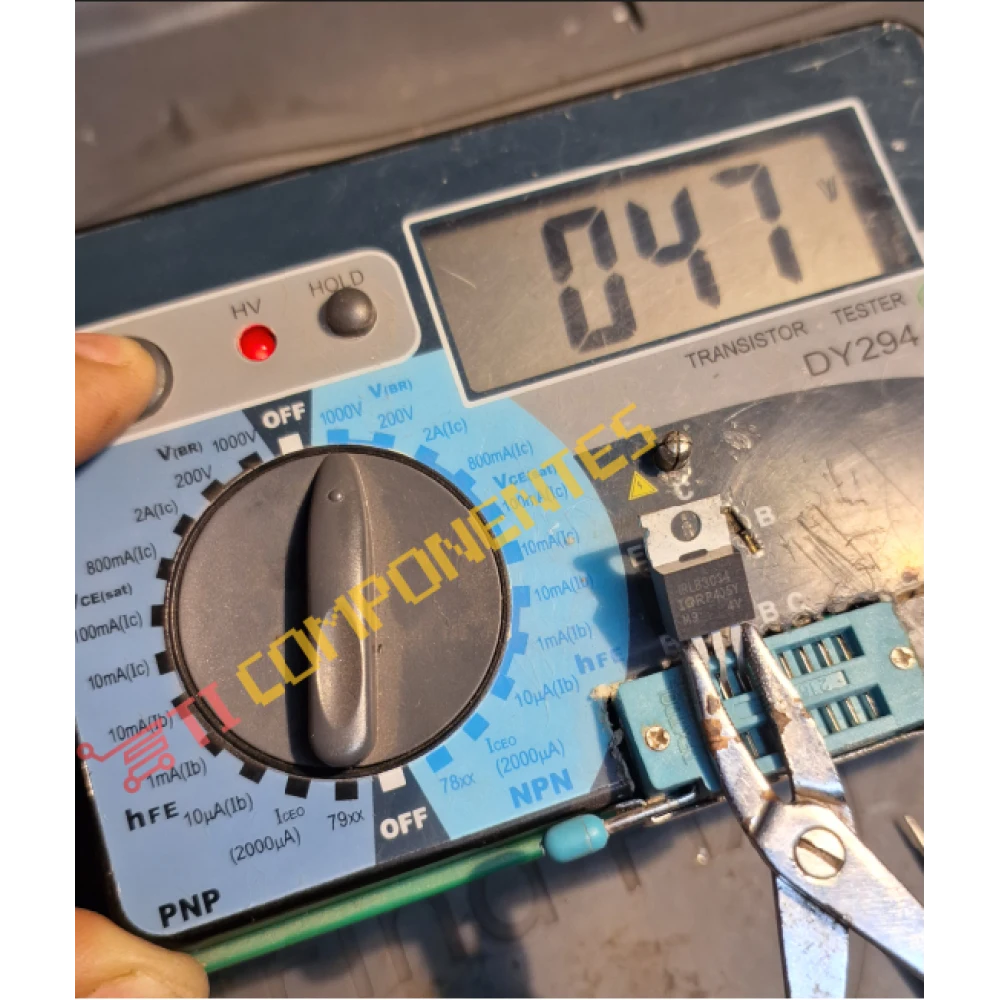

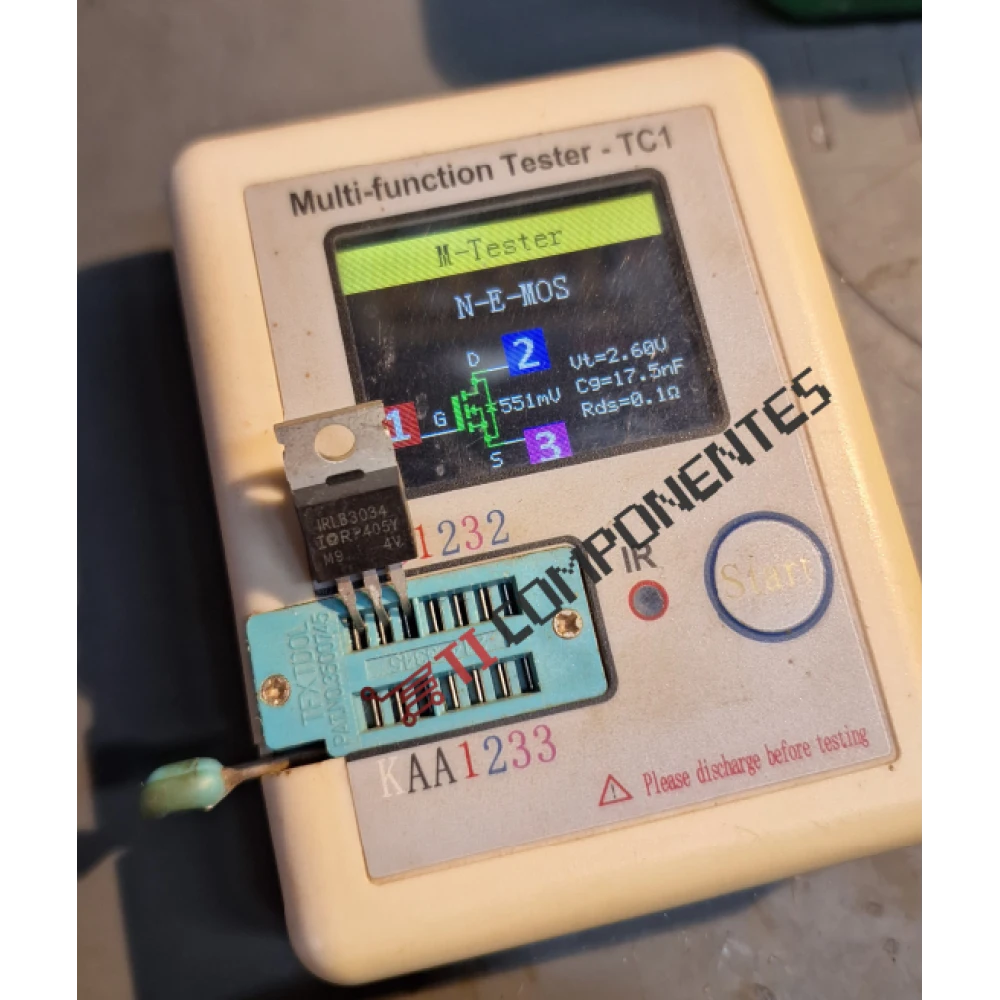

  >>>Video do teste IRLB3034<<<

Especificações
