O MC34063 é um controlador de conversores DC-DC versátil, ideal para aplicações em fontes chaveadas de baixo custo, oferecendo operação em topologias buck, boost e inversora com poucos componentes externos.

⚙️ Características principais

• Controlador monolítico para conversores DC-DC

• Suporta topologias step-down, step-up e inversora

• Baixo consumo em standby

• Requer número reduzido de componentes externos

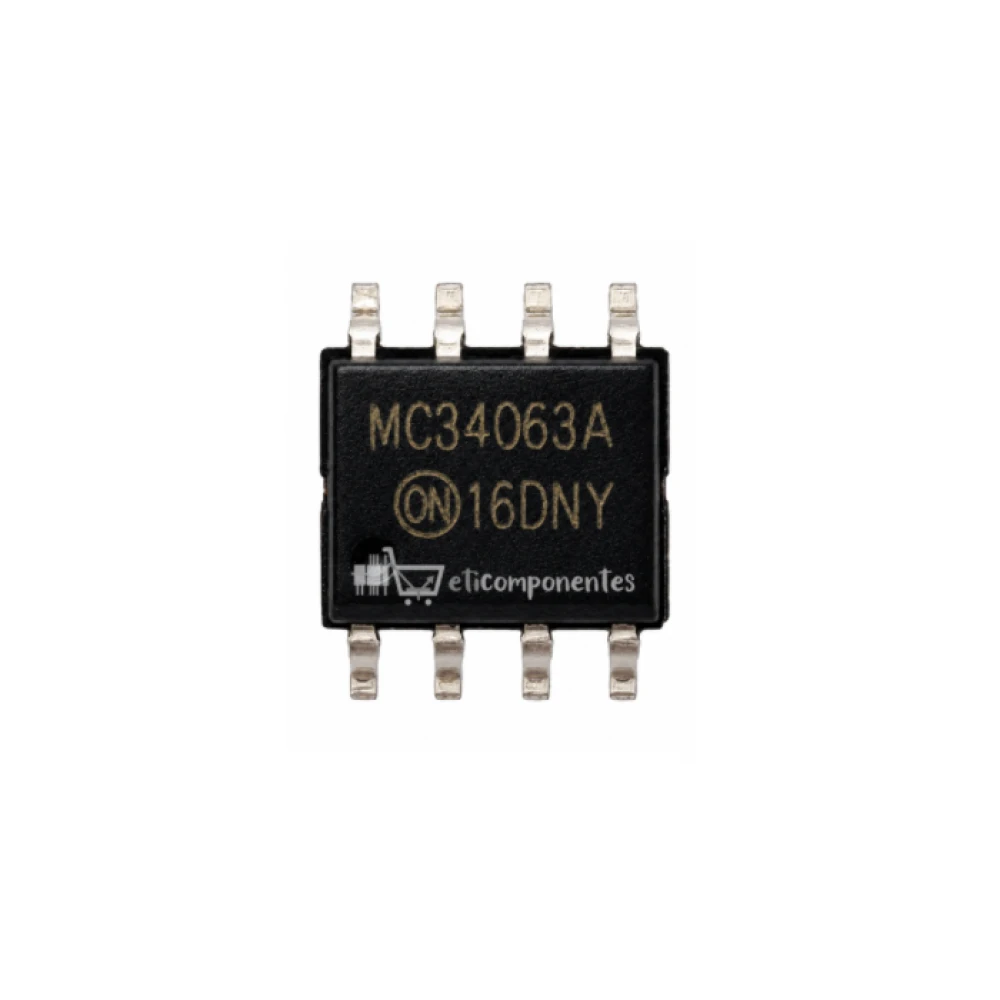

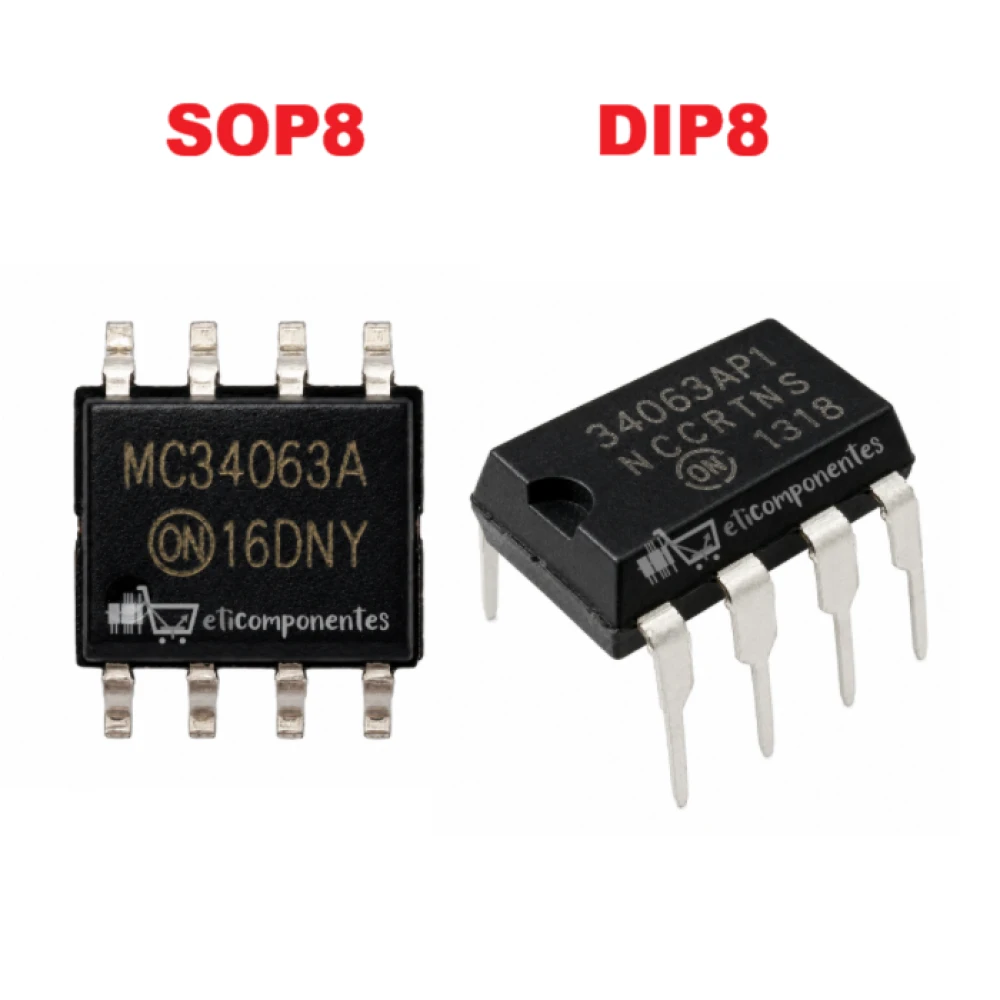

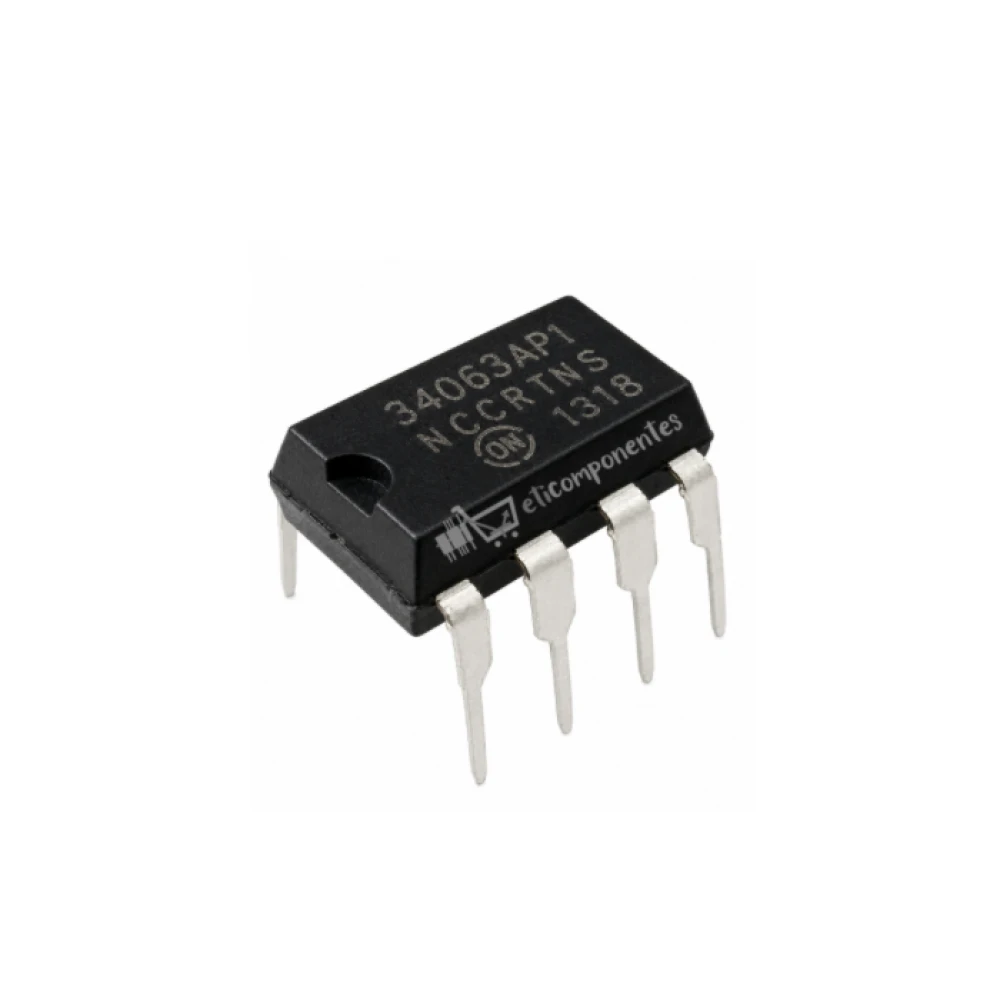

• Disponível em encapsulamentos DIP-8 e SO-8

✅ Características elétricas

• Faixa de operação: 3 V a 40 V

• Corrente de chaveamento: até 1,5 A

• Frequência de operação: até 100 kHz

• Referência interna de 1,25 V com precisão de 2%

• Limitação ativa de corrente

• Temperatura de operação: 0 °C a 70 °C (MC34063A)

⭐ Vantagens

• Simplicidade de projeto e baixo custo

• Flexibilidade para diferentes topologias de conversão

• Alta confiabilidade e ampla disponibilidade no mercado

• Ideal para aplicações portáteis, telecomunicações e equipamentos de consumo

>>>>MC34063API DATASHEET<<<<    .

Especificações
