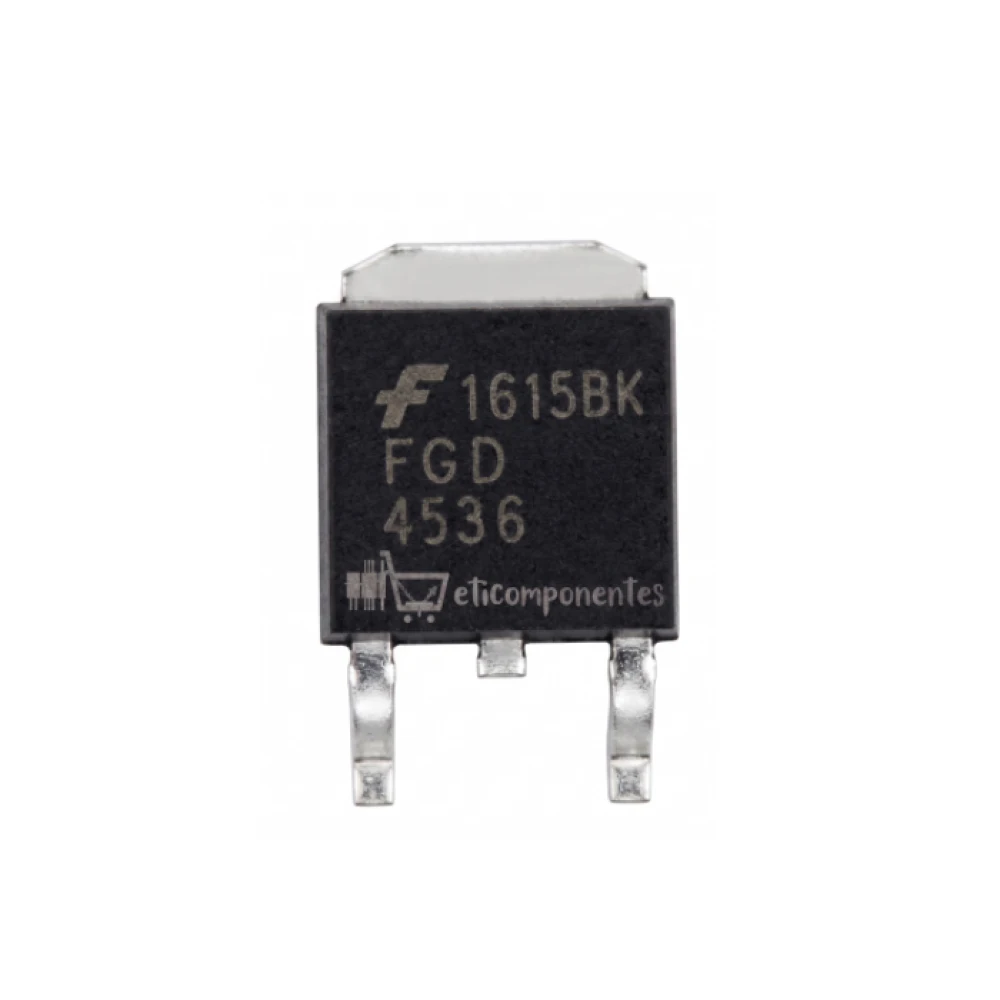

O FGD4536 é um IGBT de 360V desenvolvido pela Fairchild (atualmente ON Semiconductor), ideal para aplicações em televisores PDP e eletrodomésticos, oferecendo alta capacidade de corrente, baixa tensão de saturação e comutação rápida.

⚙️ Características principais

• Tecnologia Trench IGBT otimizada para eficiência

• Pacote TO-252 (D-PAK) compacto

• Alta capacidade de corrente para aplicações de potência

• Impedância de entrada elevada

• Comutação rápida para reduzir perdas

• Produto compatível com normas RoHS

✅ Características elétricas

• Tensão coletor-emissor: 360 V

• Tensão gate-emissor: ±30 V

• Corrente de pulso: até 220 A

• Dissipação máxima de potência: 125 W a 25°C

• Temperatura de operação: -55°C a +150°C

• Tensão de saturação VCE(sat): 1,19 V a 20 A / 1,59 V a 50 A

• Resistência térmica junção-caso: 1,0 °C/W

• Tempo de atraso de acionamento: 5 ns

• Tempo de subida: 20 ns

• Tempo de atraso de desligamento: 41 ns

⭐ Vantagens

• Baixa perda de condução e comutação

• Alta confiabilidade em ambientes de operação exigentes

• Design compacto para integração em sistemas de potência

• Excelente desempenho térmico

• Ideal para aplicações em televisores PDP e eletrodomésticos

>>>FGD4536 DATASHEET<<<
