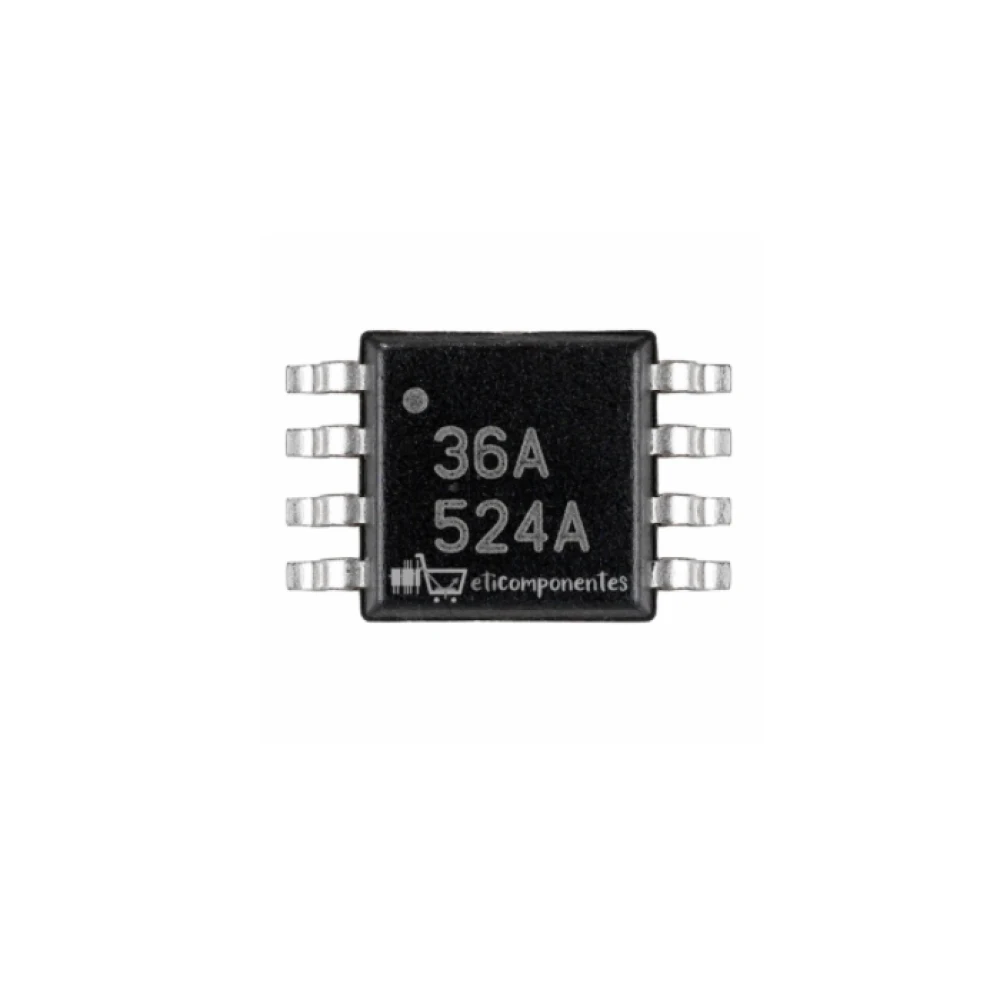

UCC27524A é um driver de porta MOSFET/IGBT de alta velocidade, baixo lado, com duas saídas independentes de 5A, ideal para aplicações em fontes chaveadas, conversores DC-DC e controle de motores. Ele se destaca pela capacidade de suportar tensões negativas de entrada até –5V e tempos de propagação extremamente baixos.

⚙️ Características principais

• Driver de porta dual canal não inversor

• 5A de corrente de pico (source e sink)

• Entradas compatíveis com TTL e CMOS

• Função de habilitação independente para cada saída

• Saídas mantidas em nível baixo durante UVLO (evita glitches)

• Disponível em encapsulamentos SOIC-8 e HVSSOP-8 PowerPAD™

• Temperatura de operação: –40°C a +150°C

✅ Características Elétricas

• Faixa de alimentação: 4,5V a 18V

• Capacidade de suportar –5V nas entradas

• Tempos típicos:

  • Propagação: 13–17ns

  • Subida: 6–7ns

  • Descida: 6–10ns

• Delay entre canais: ~1ns (excelente para aplicações síncronas)

• Saídas podem ser paralelizadas para maior corrente de drive

• Corrente de saída: 5A source / 5A sink

⭐ Vantagens

• Alta velocidade e baixa latência, ideal para GaN e MOSFETs modernos

• Robustez contra ruídos e tensões negativas

• Flexibilidade para aplicações críticas de sincronismo

• Eficiência em conversores e fontes chaveadas

• Design compacto com encapsulamentos otimizados

• Proteção contra falhas com saídas seguras em UVLO   >


  >>>UCC27524ADGNR DATASHEET<<<

Especificações
