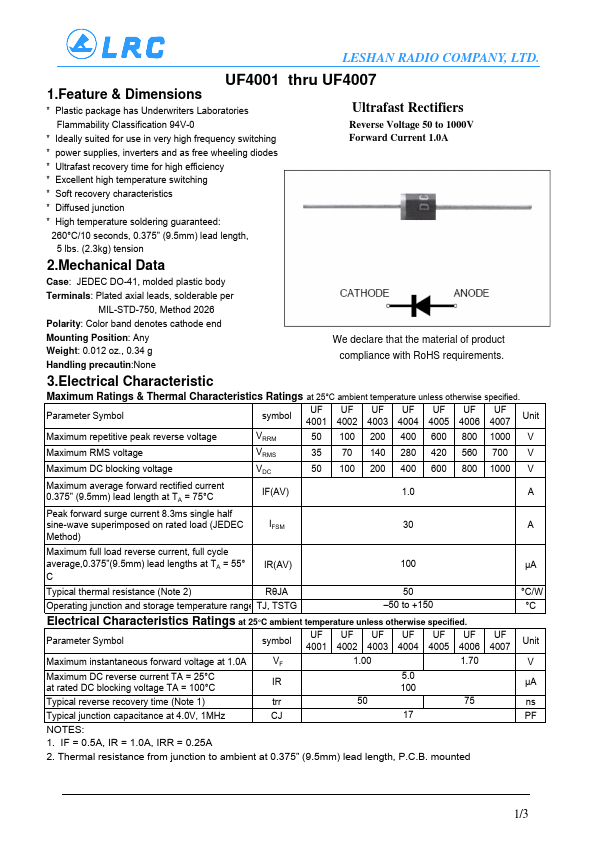

Claro! Aqui estão as informações sobre o UF4007:

Características Técnicas

• Tipo de Diodo: Diodo de Recuperação Rápida (Ultrafast Rectifier)

• Tensão de Repetição Máxima (VRRM): 1000V

• Corrente Média de Tensão Direta (IF(AV)): 1A

• Corrente de Pico de Tensão Direta Não Repetitiva (IFSM): 30A

• Tempo de Recuperação Inversa Máximo (trr): 75 ns

• Capacitância Total Máxima (CT): 17 pF

• Resistência Térmica, Junção-Ambiente (RJA): 60 °C/W

• Resistência Térmica, Junção-Lead (RJL): 30 °C/W

• Faixa de Temperatura de Armazenamento e Operação: -55 a +175 °C

Descrição dos Pinos

O UF4007 é um diodo de pacote axial DO-41. Ele possui dois pinos:

1. Pino de Cátodo: Normalmente marcado com uma faixa ou um ponto.

2. Pino de Ânodo: O outro pino.

Funcionamento

O UF4007 funciona como um diodo de potência de recuperação rápida, adequado para aplicações de alta frequência. Ele permite a passagem de corrente em uma direção (ânodo para cátodo) e bloqueia a corrente na direção oposta, com um tempo de recuperação inversa muito rápido, o que é crucial em circuitos de comutação rápida.

Vantagens

• Baixa queda de tensão direta: Ideal para aplicações que requerem alta eficiência.

• Alta capacidade de corrente de surto: Pode lidar com picos de corrente elevados sem danos.

• Alta confiabilidade: Projetado para operar em uma ampla faixa de temperatura.

• Juntura passivada por vidro: Melhora a durabilidade e a estabilidade do dispositivo
