O JRC4558D é um amplificador operacional duplo muito utilizado em áudio e instrumentação, conhecido por sua baixa distorção, ampla faixa de tensão e excelente custo-benefício. Abaixo estão as informações técnicas, vantagens e links diretos para datasheets oficiais.

⚙️ Características principais

Amplificador operacional duplo monolítico
Internamente compensado em frequência
Compatível pin-to-pin com MC1458 e LM358

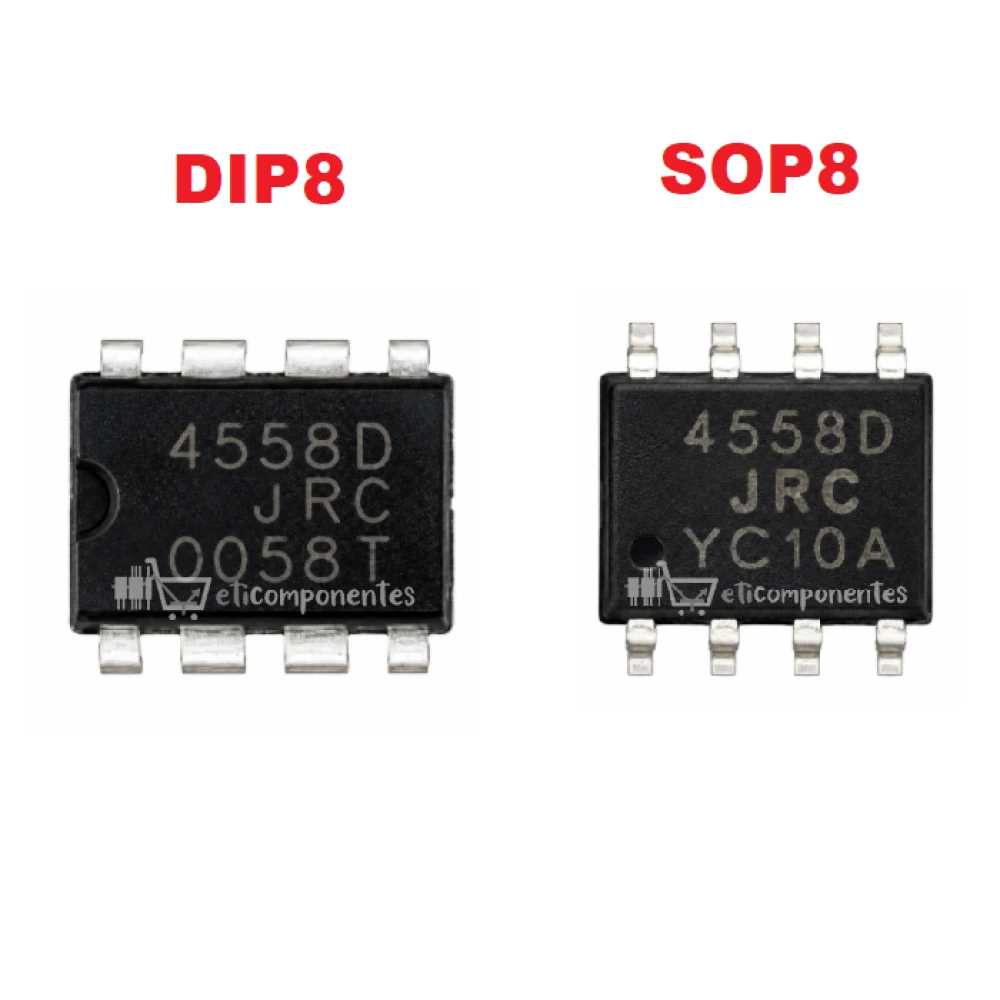

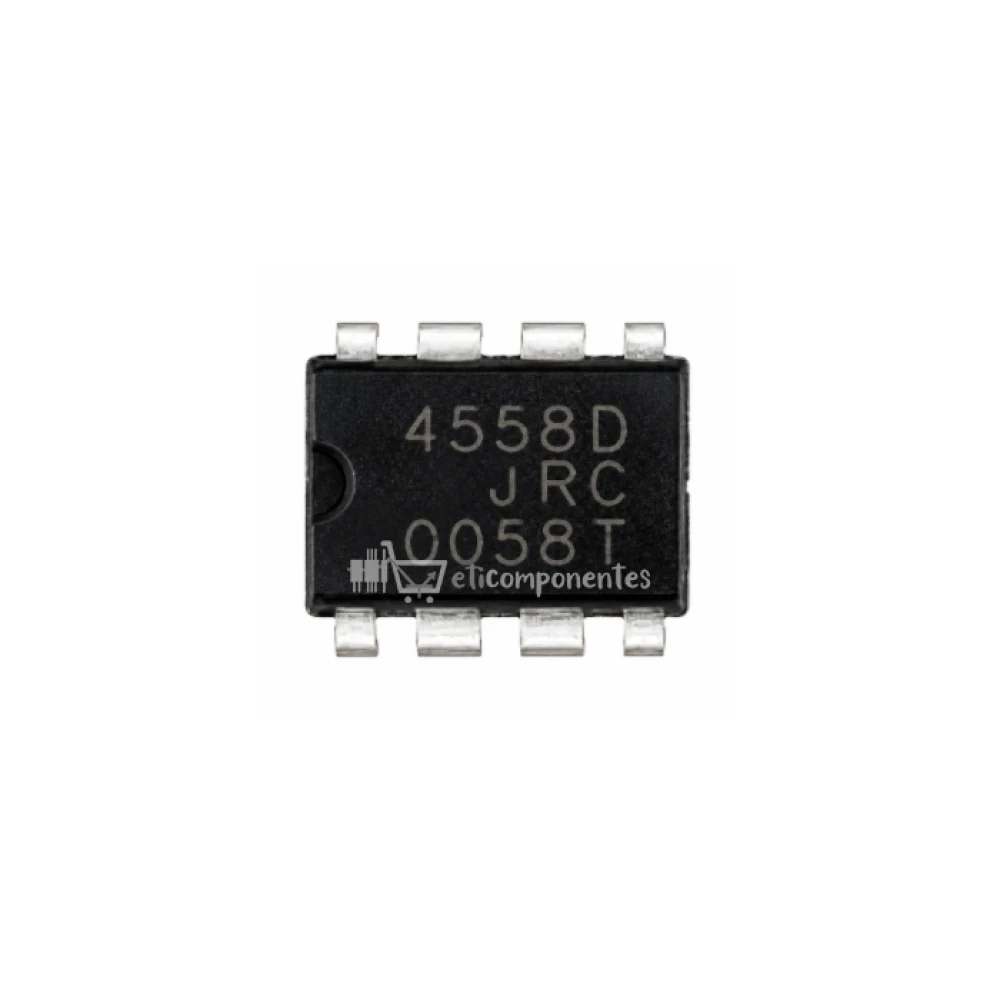

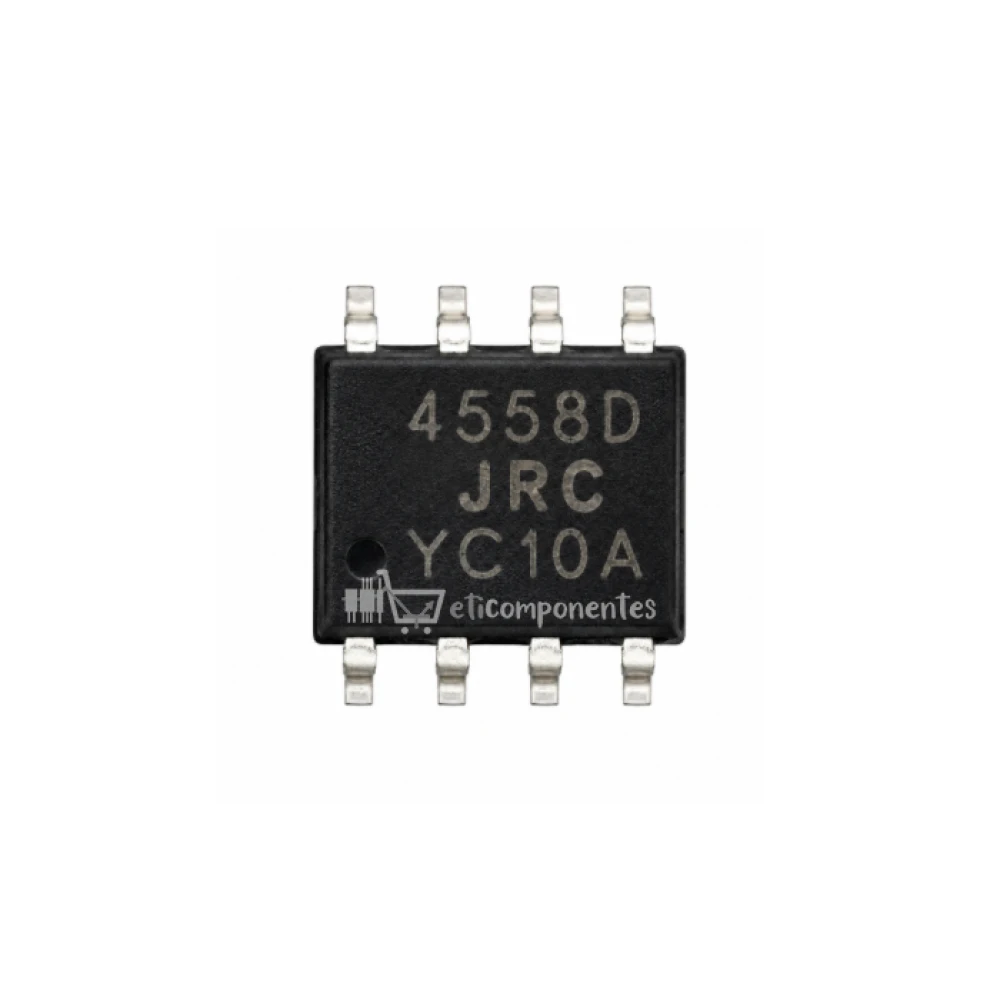

Disponível em encapsulamentos DIP-8 e SOP-8
Aplicações: pré-amplificadores de áudio, filtros ativos, equalizadores, mixers e instrumentos eletrônicos

✅ Características elétricas

Tensão de alimentação: ±4V até ±18V (máx. ±22V)
Corrente de consumo típica: 2.3 a 4.5 mA
Offset de entrada: 2 a 6 mV
Ganho em malha aberta: até 200 V/mV
Faixa de entrada em modo comum: ±12V a ±14V
Rejeição de modo comum (CMRR): 70 a 95 dB
Slew Rate: 1.2 a 2.2 V/µs
Largura de banda em ganho unitário: 2 a 3 MHz
Distorção harmônica total (THD): 0.008% típica

⭐ Vantagens

Baixo ruído e baixa distorção, ideal para aplicações de áudio de alta fidelidade
Estabilidade sem necessidade de componentes externos
Ampla faixa de tensão de operação, garantindo flexibilidade em projetos
Excelente custo-benefício em relação a outros amplificadores operacionais
Alta confiabilidade e disponibilidade no mercado

>>>JRC4558D DATASHEET<<< .
