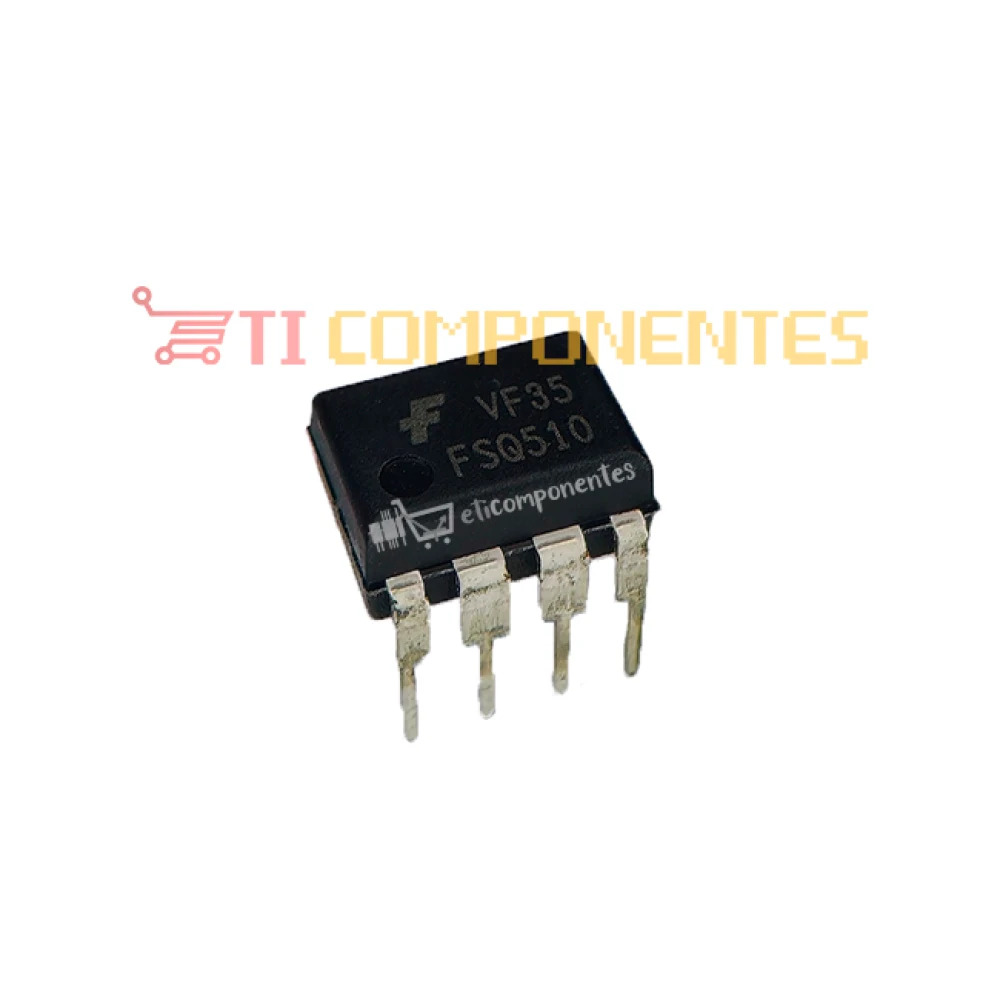

O FSQ510 é um controlador PWM com chave integrada da onsemi (antiga Fairchild), ideal para fontes chaveadas de até 6W com comutação por vale (valley switching), oferecendo alta eficiência e baixo ruído EMI.

???? Características Técnicas e Elétricas

• Fabricante: onsemi (ex-Fairchild Semiconductor)

• Tipo: Controlador PWM com SenseFET integrado

• Tecnologia de comutação: Valley Switching (VS-PWM)

• Tensão de entrada: até 700 V

• Potência de saída recomendada: até 6W em fontes flyback

• Oscilador interno: frequência embaralhada para redução de EMI

• Funções integradas:

  • Under-voltage lockout (UVLO)

  • Leading-edge blanking (LEB)

  • Soft-start interno

  • Proteção contra sobretemperatura

  • Compensação de loop com fontes de corrente internas

  • Driver de gate otimizado

✅ Vantagens do FSQ510

• Alta eficiência energética com comutação por vale → reduz perdas de comutação

• Baixo ruído EMI → ideal para aplicações sensíveis e certificações internacionais

• Design simplificado → reduz número de componentes externos

• Proteções robustas → maior confiabilidade em ambientes industriais e domésticos

• Ideal para fontes compactas até 6W → como carregadores, adaptadores e fontes auxiliares

• Fabricado por onsemi → suporte técnico confiável e documentação completa


  >>>FSQ510 DATASHEET<<<

Especificações
